集水管設計圖
集水管設計圖

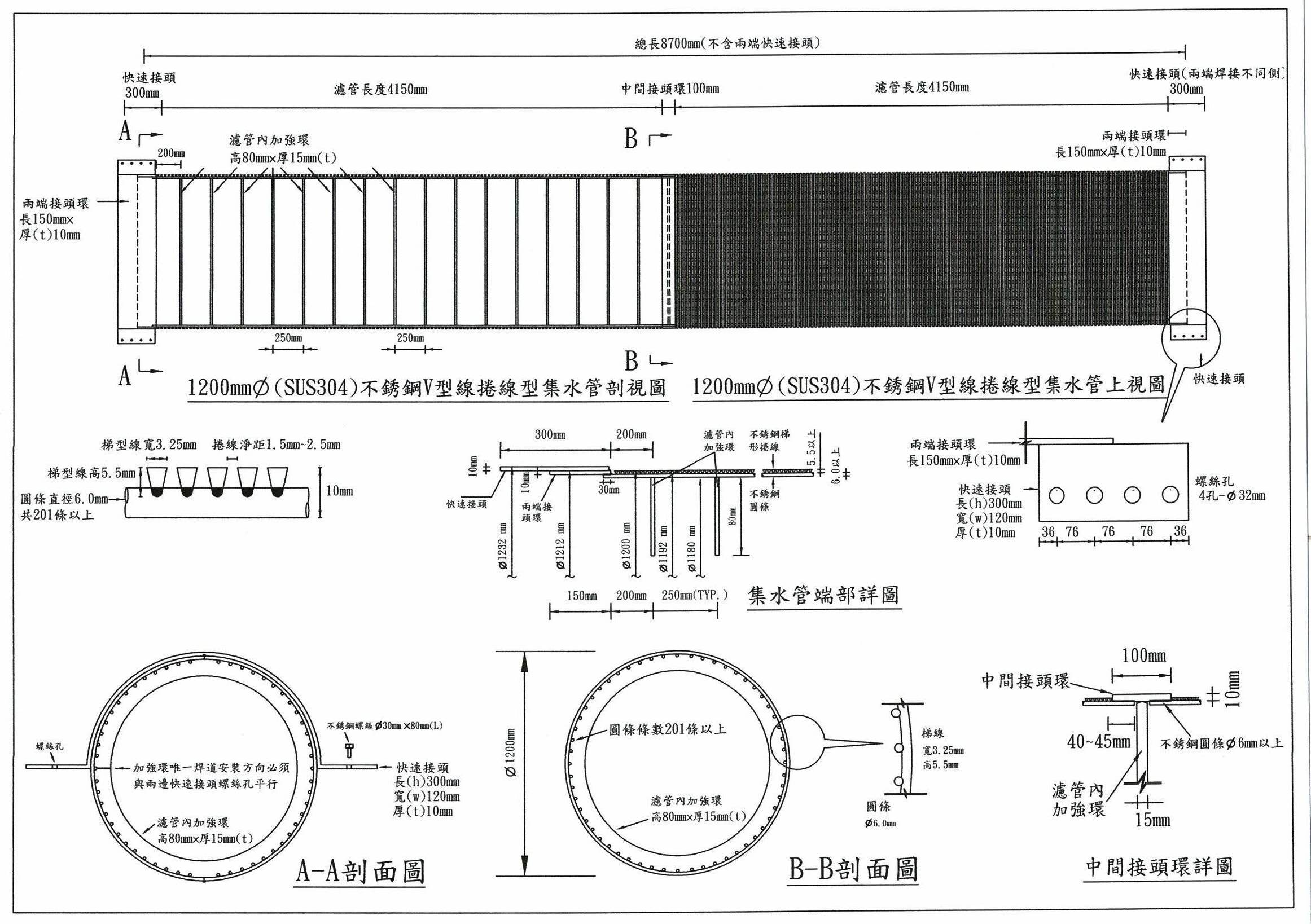

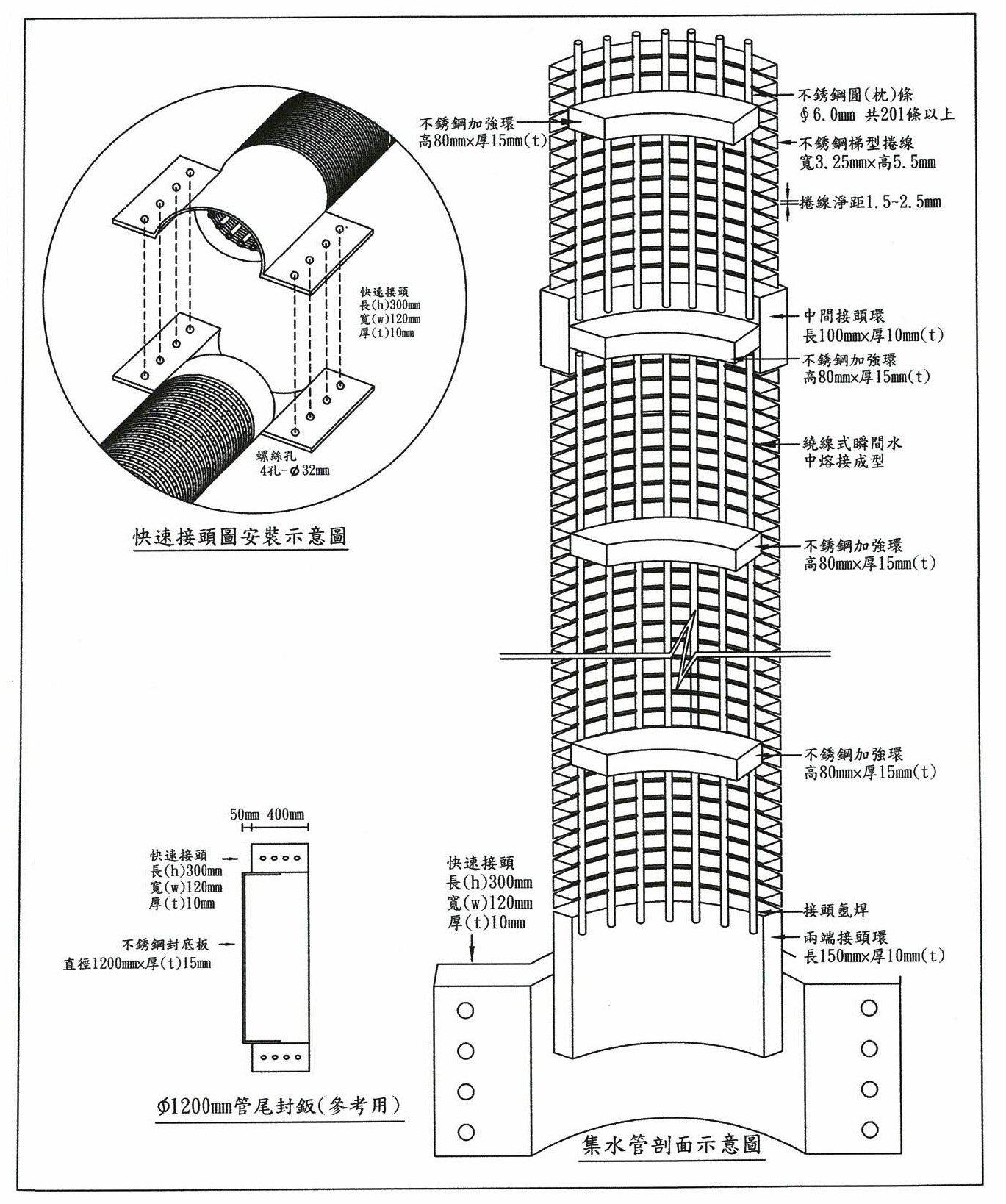

(1) 水平式集水管(鋼骨繞線式集水管)材質規格要求:
| 直徑 | 1200 mm |
| 總長(不含兩端快速接頭) | 8700 mm |
| 捲線段長 | 8300 mm |
| 兩端接頭環 | 150 mm |
| 梯形捲線寬 | 3.25 mm |
| 梯形捲線高 | 5.5 mm 以上 |
| 梯形捲線間距 | 1.5~2.5 mm |
| 圓條直徑 | 6.0 mm 以上 |
| 圓條數量 | 201條以上 |
| 開孔率 | 30％以上(含) |
| 不銹鋼加強環 | 高 80mm x 厚 15mm(t) x 33 片 |
(2) 梯形捲線與圓條經熔接後仍須保有原不銹鋼材質之特性。
(3) 本設計圖除梯形捲線之尺寸及規格不得變更外，其餘為加強骨架結構強度構件(如:圓條、加強板、加強環、中間接頭、兩端接頭環及快速接頭等)之尺寸、間距等僅供參考，承包商得另行設計，惟不另計價，且開孔率不得小於本工程開孔率之規定，設計圖說（應附符合耐壓強度試驗報告）須先送監造單位審查，並經監造單位審核認可後始得製造，而監造單位仍須取樣試驗，承包商不可，因監造單位圖說之認可，對其功能，品質及操作性能免責，仍應負完全責任。
(4) 檢驗方法：交貨前承包商必須通知監造單位派員會同至承包商製造廠取樣，並送財團法人全國認證基金會(TAF)認可之公正第三方實驗室或學術單位進行試驗。
(5) 水平式集水管及接合另件全部材質須為SUS304不銹鋼製造，並附原廠材質出廠發明及無輻射證明。
(6) 機械性能：不銹鋼板取長 250 mm，圓條取長 500 mm，梯線捲線取長 500 mm，以上樣品依契約所附規格書之取樣頻率進行取樣。
(7) 機械性能測試：
| 檢驗項目 | 圓條 | 梯形捲線 | 接頭用鋼板 |
| 抗拉強度(kg f/mm2) | 53 以上 | 60 以上 | 53 以上 |
| 伸長率(﹪) | 30 以上 | 8 以上 | 35 以上 |
| 降伏點(kg f/mm2) | 21 以上 | 35 以上 | 21 以上 |
(8) 結構強度:取長1000 mm 以上，（不含兩端接頭）作耐壓強度試驗，其荷重不得低於下表標準。
| 變形量為外徑 2.5﹪(30 mm)時之荷重 | 變形量為外徑 5.0﹪(60 mm)時之荷重 | 變形量為外徑 7.5﹪(90 mm)時之荷重 | 變形量為外徑 10﹪(120 mm)時之荷重 |
| 20000kgf/m 以上 | 22000kgf/m 以上 | 23000kgf/m 以上 | 24000kgf/m 以上 |
(9) 本工程水平式集水管及接合另件不得採用中國大陸材料或製品。
