鑿(深)井工程流程說明

施工之各項細節:

(一) 鑿井位置:

由業主指定或由承包商提供較好之地點由業主選擇。首先先確定井位,確定後打下捲焊套管。一般捲焊套管材質使用鐵管,厚度約為6mm,主要功能為防止井壁崩塌,並可導正鑽頭,保持鑽頭垂直度。

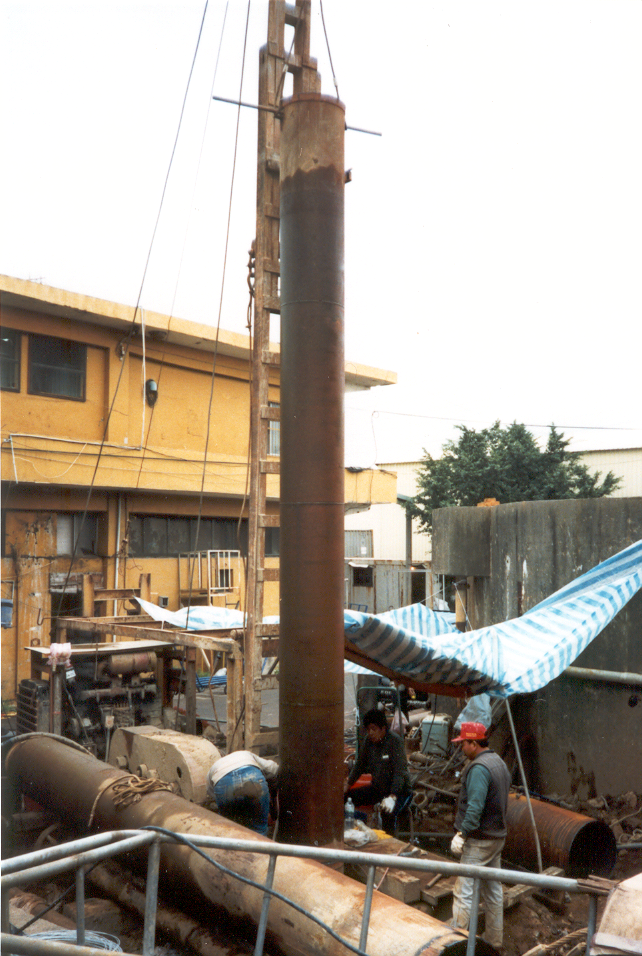

安裝捲焊套管
安 裝 捲 焊 套 管

(二) 鑿井機具:

鑿井機具定位後,開始鑽鑿,鑿井工法分為三種:

1 衝擊式:
針對岩盤或是堅硬地層,使用鑿井機直接吊起鑽頭衝擊鑿井。

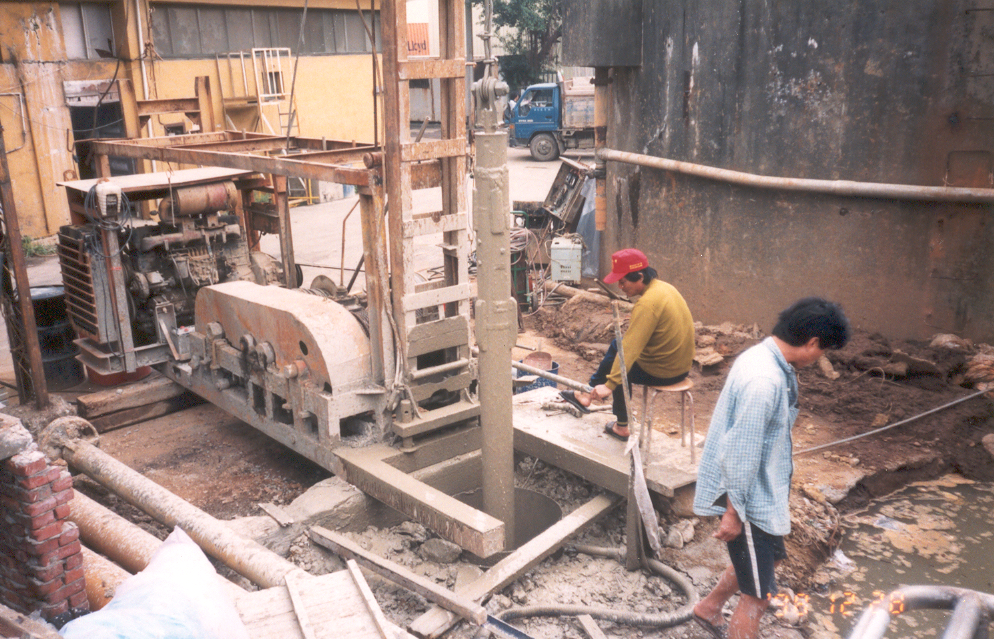

衝擊式鑿井施工
衝 擊 式 鑿 井 施 工

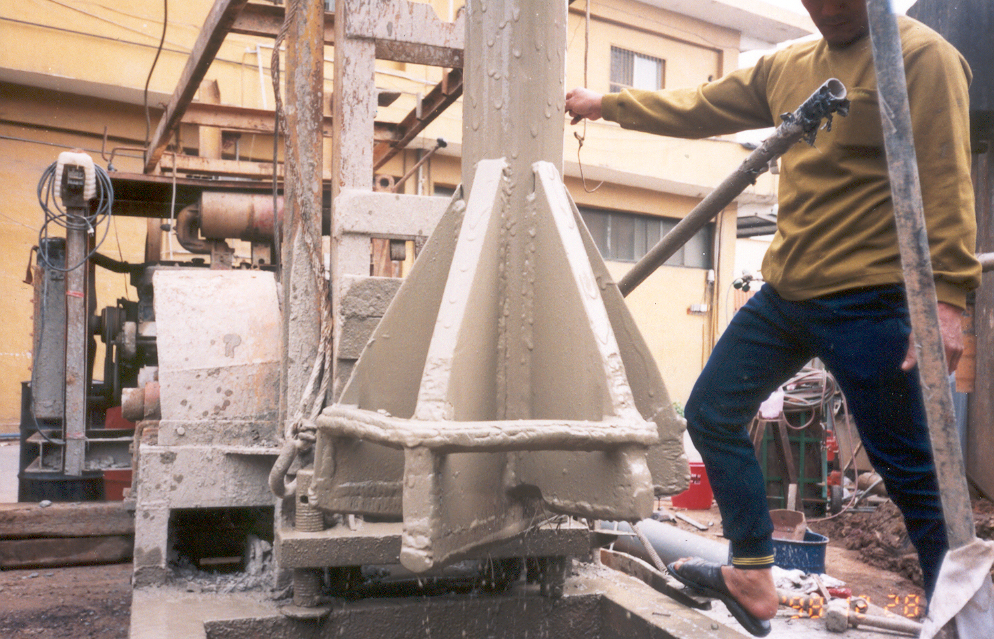

衝擊式鑽頭
衝 擊 式 鑽 頭
2 擴孔式:
以中空鋼管衝擊,鋼管底部有活動鋼板,當衝擊時,鋼板開啟灌入泥沙,升起時鋼板閉合,提起土層。

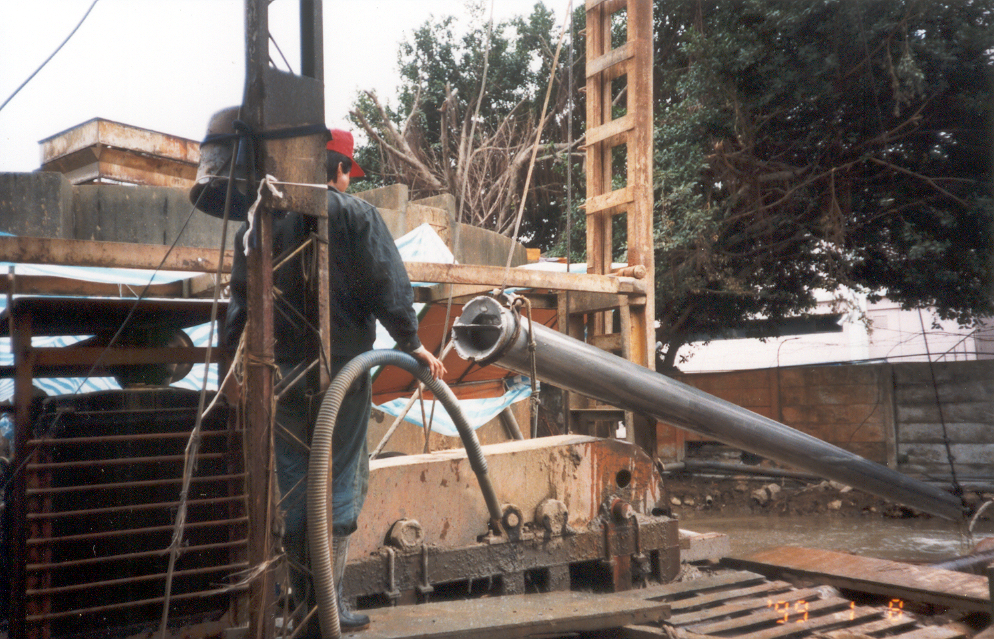

擴孔式鑿井施工
擴 孔 式 鑿 井 施 工

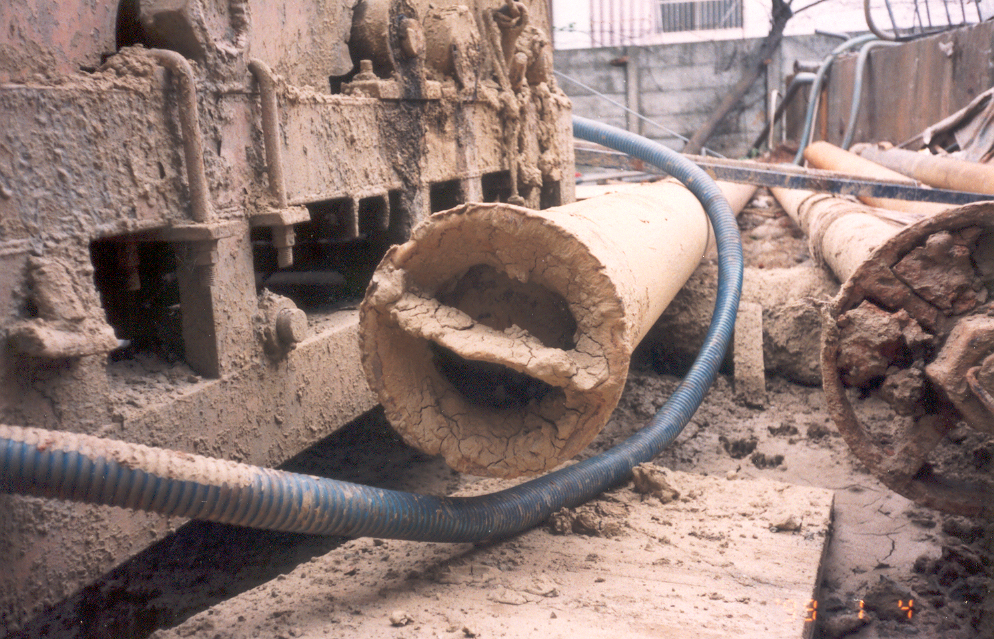

擴孔式鑽頭
擴 孔 式 鑽 頭
3 旋轉式:
使用旋轉及重力轉碎土石,鑽頭型式是由三個鑽頭所組合而成,井內使用大量泥漿或凝結劑,一方面保持井壁不坍塌,另一方面絞碎的土石可藉由泥漿浮力浮出井端,此工法並藉由反循環的方式,在井口使用污水馬達把泥漿水抽至沉澱池中,待土石沉澱後再把泥漿打入井中循環。

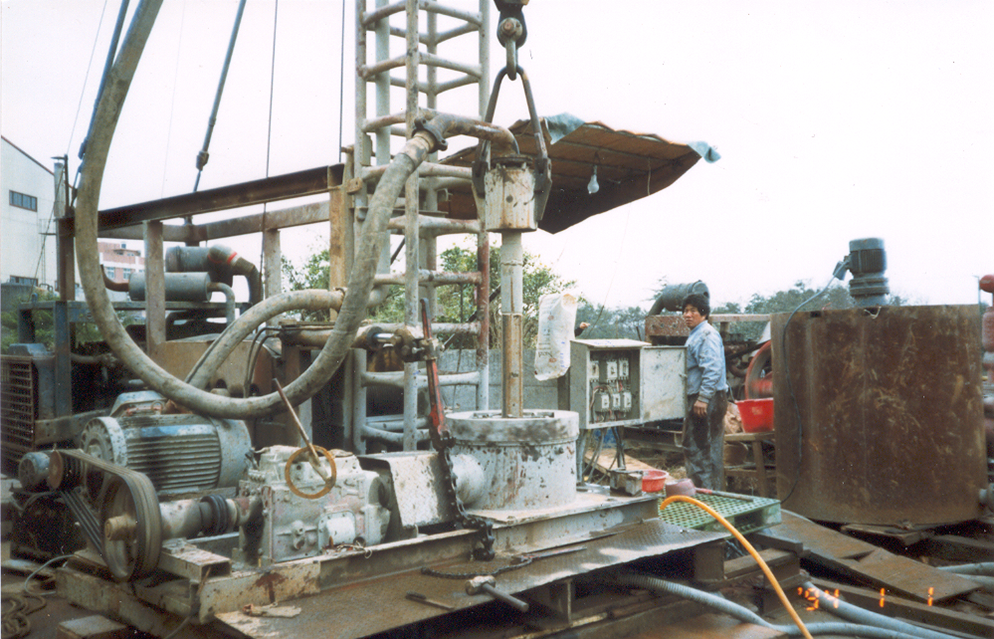

旋轉式鑿井施工
旋 轉 式 鑿 井 施 工

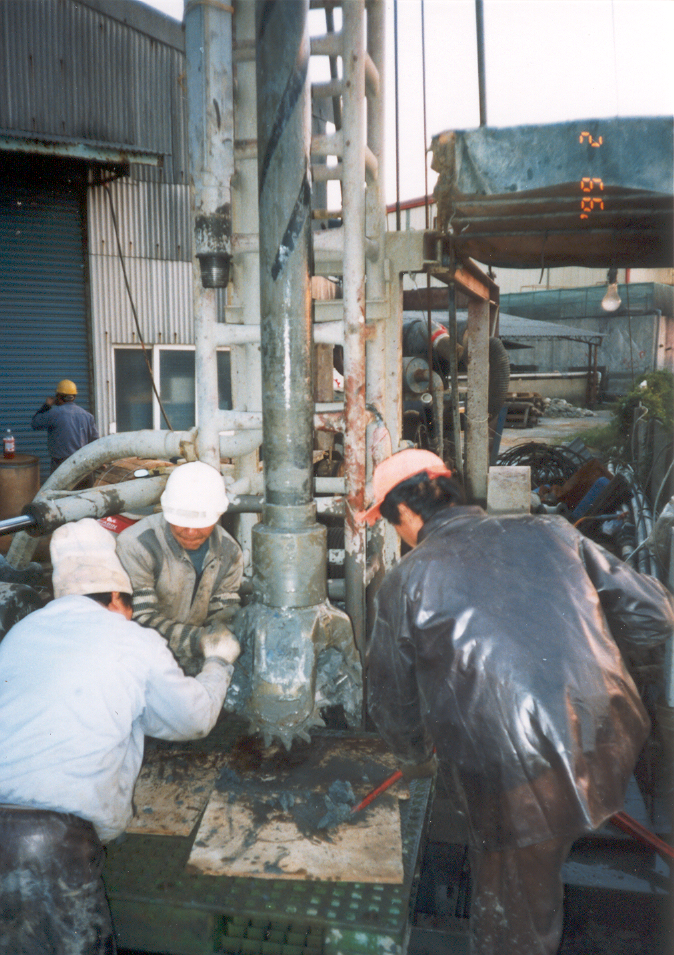

旋轉式鑽頭
旋 轉 式 鑽 頭

(三) 砂樣採取及分析:

承包商於施工期間應逐層採取地層砂樣,標明地面下深度,藉以判斷含水層之位置,並依ASTM標準篩分析,分析地層砂樣並繪製曲線圖,以便決定礫石粒徑之大小及濾水管捲線間距,將該表送業主備查,濾水管製造商必須依實際砂樣分析結果,按甲方指定之捲線間距交貨。

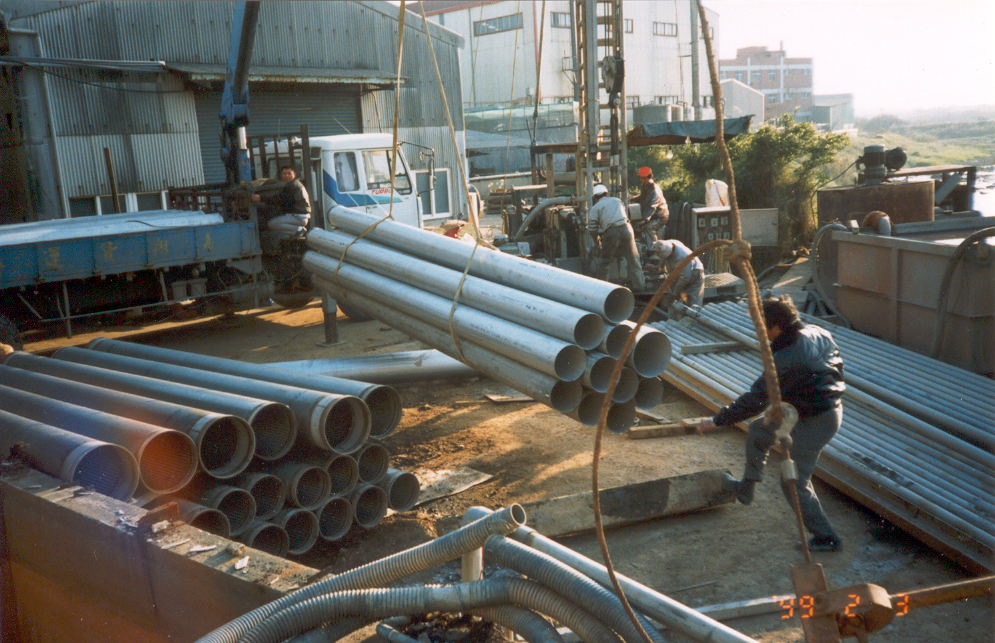

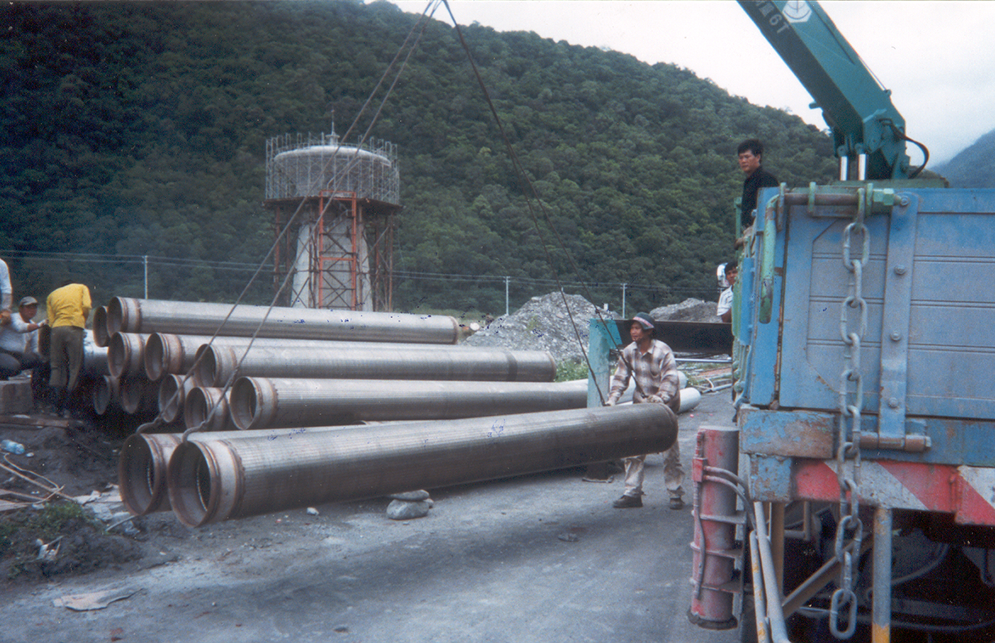

井管運達工地
井 管 運 達 工 地
衝擊式鑽頭
濾 管 運 達 工 地

(四) 安裝井管及濾水管:

當鑽掘至預定深度時,可下井管,下井管需掌握的重要關鍵:

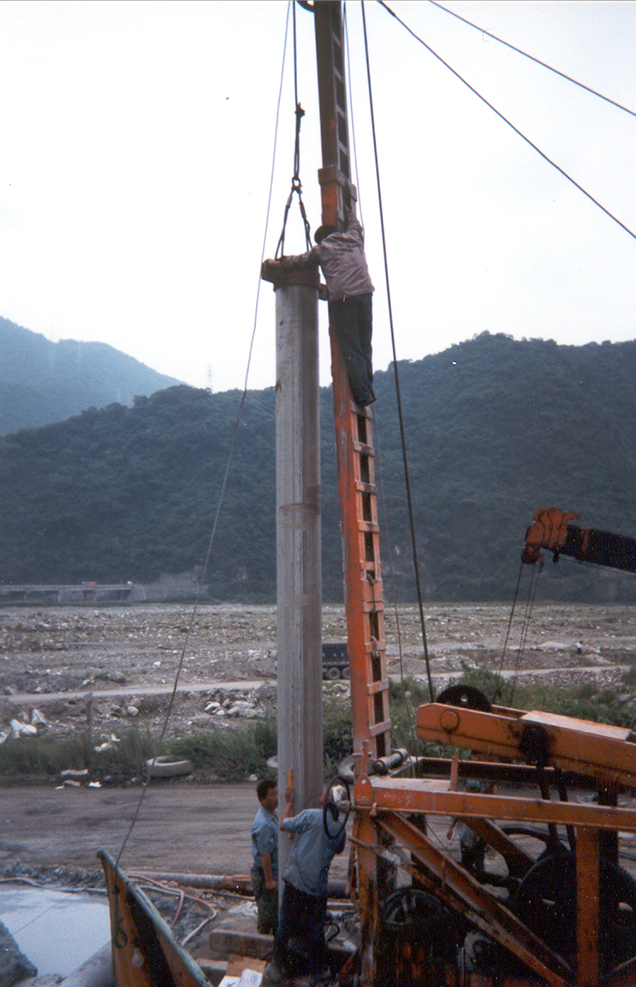

井管安裝
井 管 安 裝

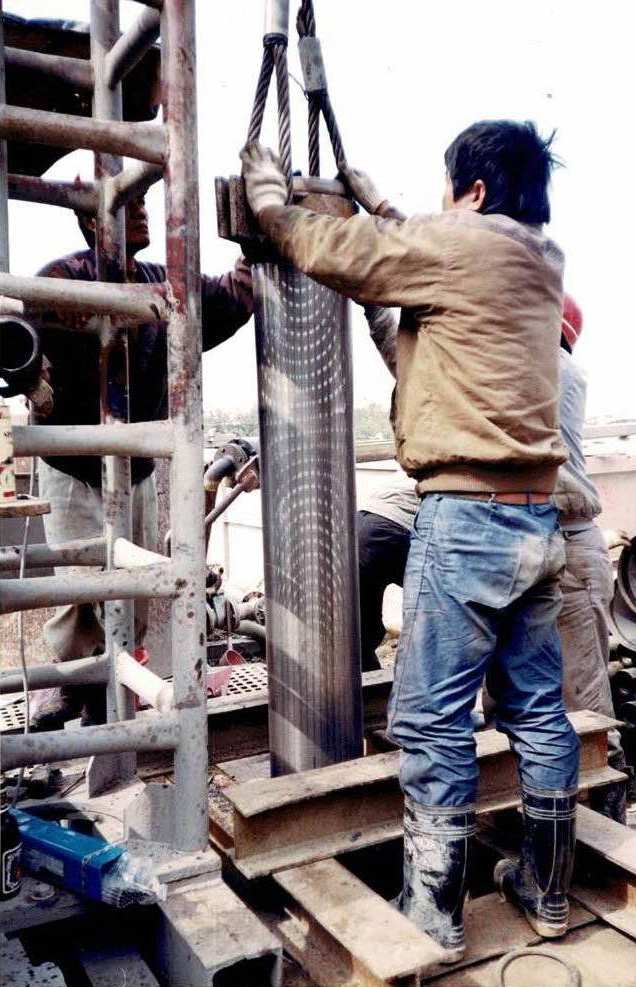

濾水管安裝
濾 水 管 安 裝

1 確認含水層分佈狀況。
2 井管需安裝於水井中央。
3 因井體隨時有崩塌危險,下井管需一次完成,不可分段或分批。 因此,一旦水井鑽掘至預定深度就必須馬上下管,不可拖延,以減少下管時間,避免井體崩塌的危險。
依含水層的長度填放濾管,並焊接中央控制環,以保持井管及濾管垂直。

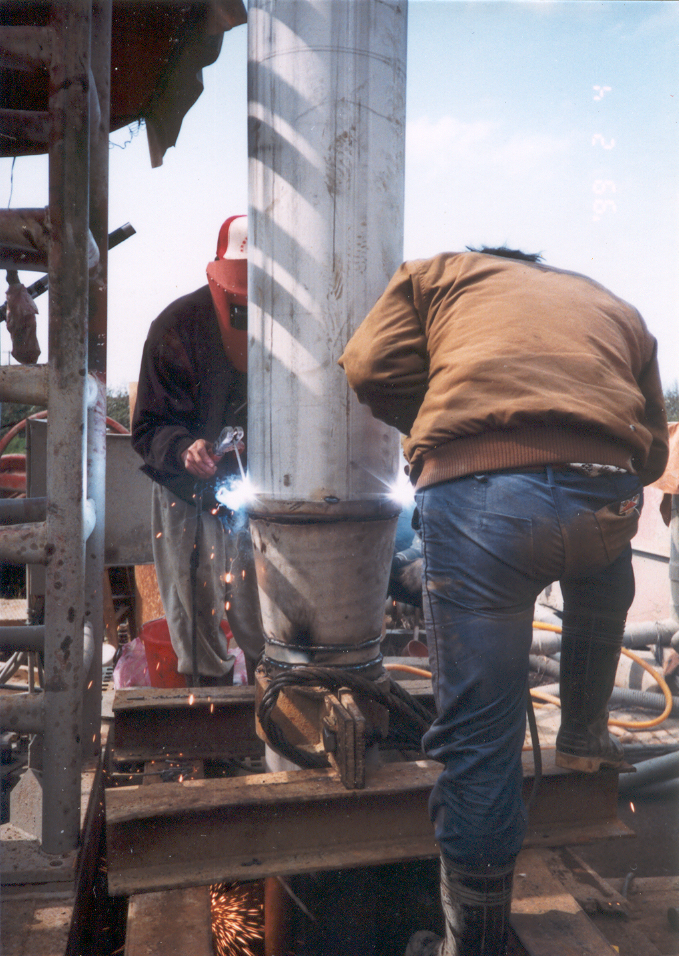

井管安裝焊接
井 管 安 裝 焊 接

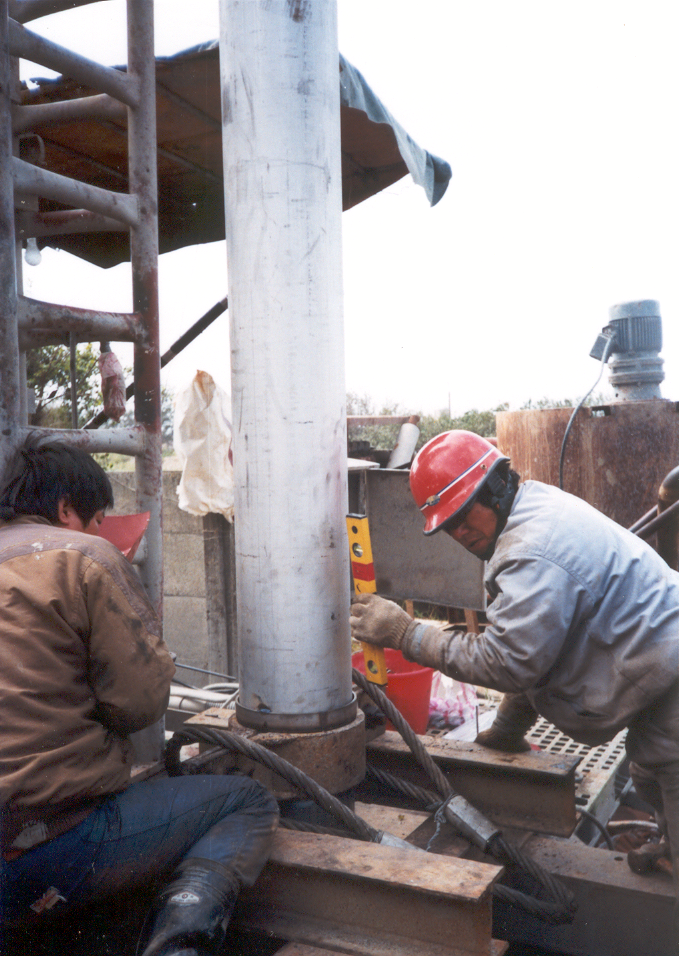

測量井管垂直度
測 量 井 管 垂 直 度

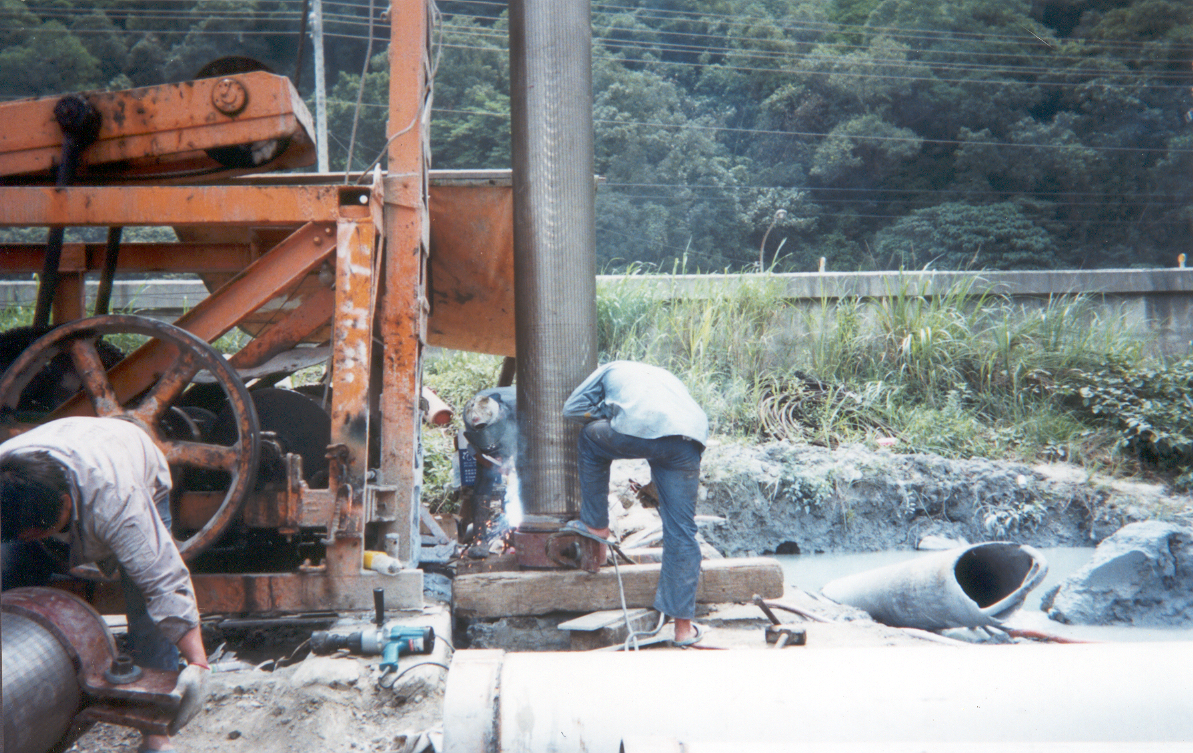

濾水管安裝焊接
濾 水 管 安 裝 焊 接

(五) 礫石填放:

填放礫石圈的步驟將直接影響水井的壽命,礫石圈的功用,水井抽水時可防止水井出沙,並可減緩含水層水流的流速,因流速過快及易出沙。

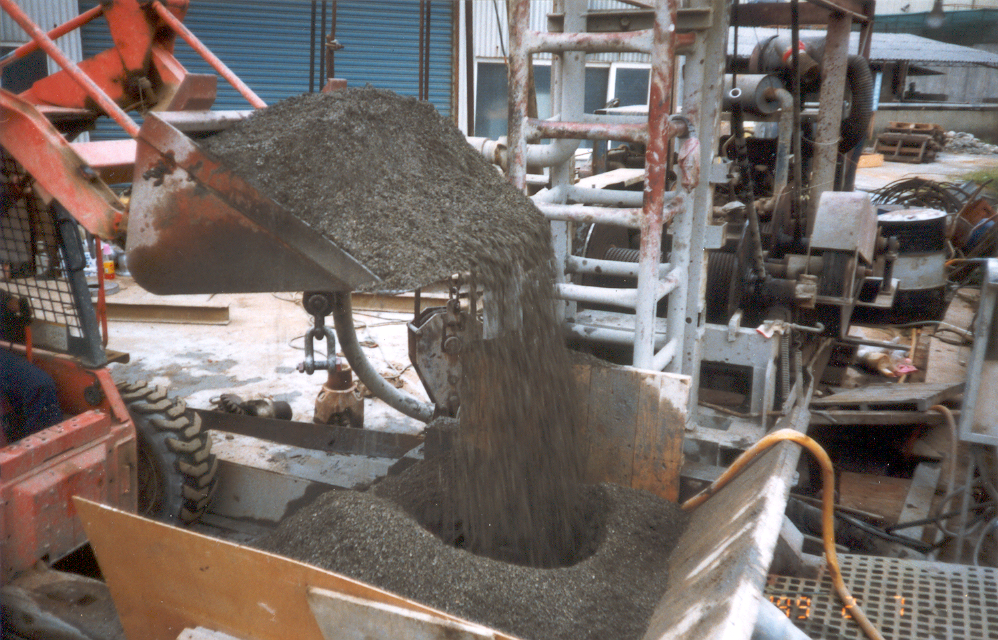

礫石填充
礫 石 填 充

(六) 洗井及試水:

待礫石填放完畢,便可洗井擴水,因在深井鑽鑿過程中,因避免井體崩塌,加入泥漿及凝結劑,泥漿及凝結劑大量附著於井體上,所以需洗井來清洗井壁,以清除含水層上得泥漿及凝結劑。

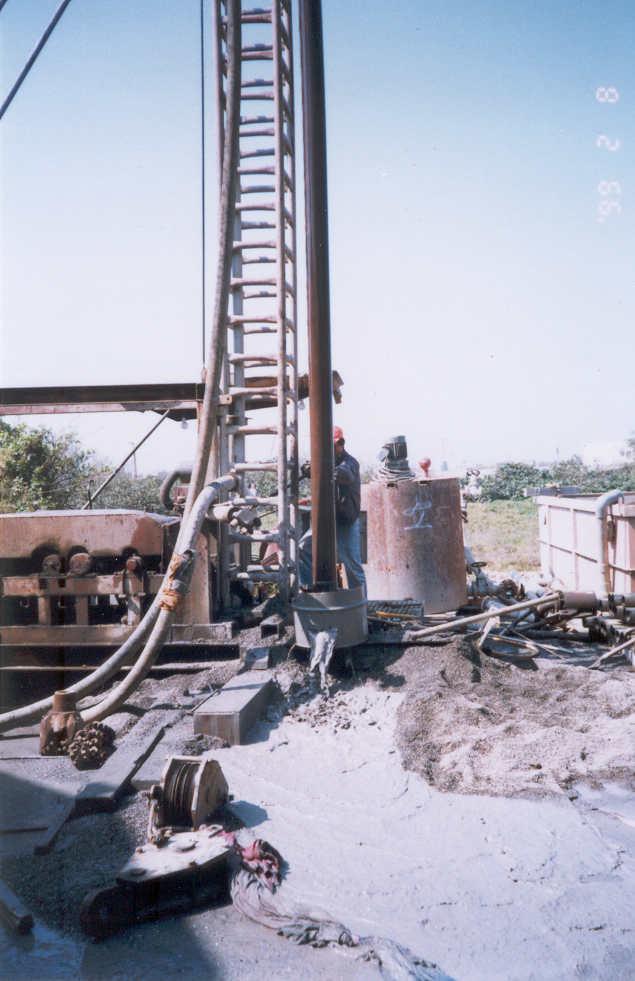

洗井
洗 井

(七) 安裝沉水馬達及 抽水管

當鑽掘至預定深度時,可下井管,下井管需掌握的重要關鍵:

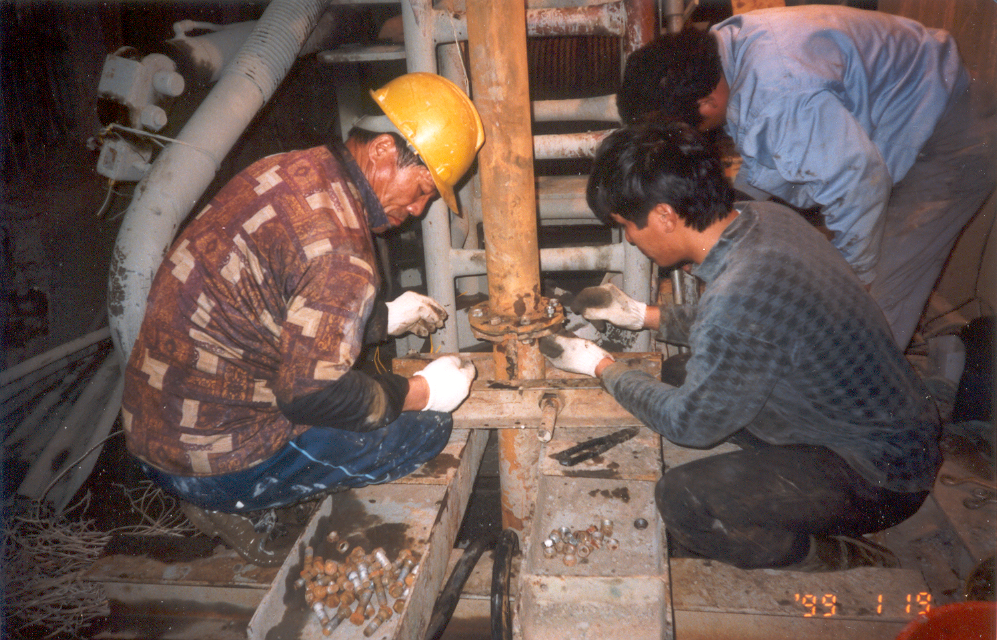

安裝抽水管
安 裝 抽 水 管

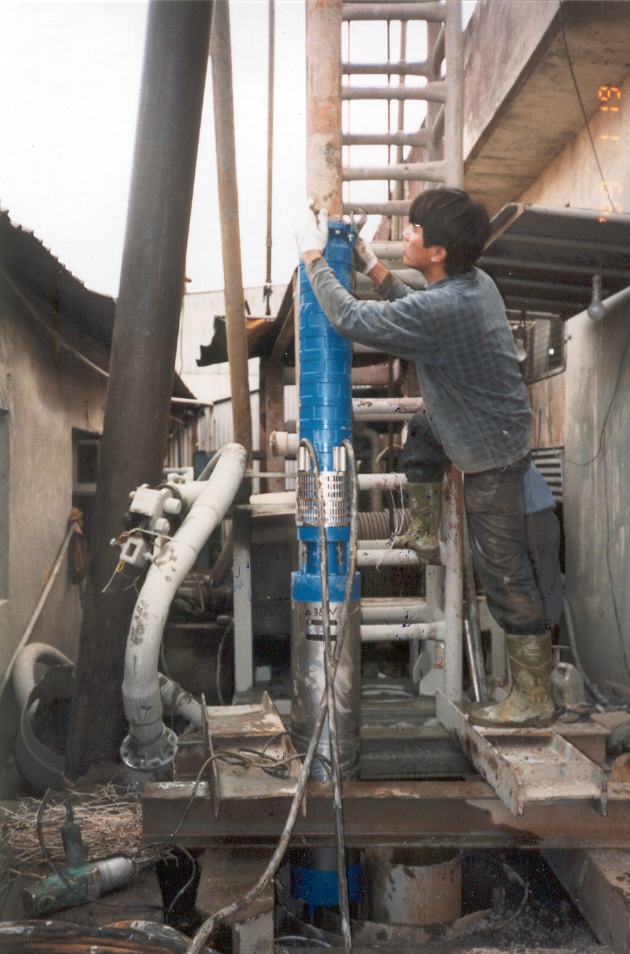

安裝沉水馬達
安 裝 沉 水 馬 達

(八)抽水測試

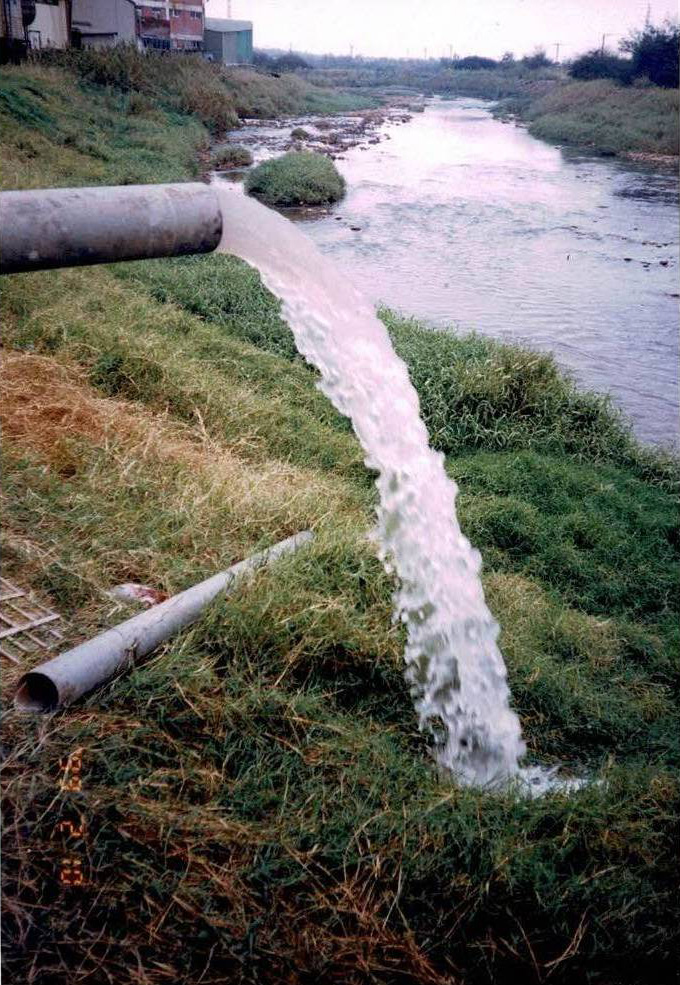

抽水測試(試水)
抽水測試(試水)
